Hochdruckanlage combiloop CL1G

// Anfrage

DAS ZWISCHENRAUMWUNDER – FÜR DEN HOCHDRUCK-EINSTEIGER

Das preisattraktive Einstiegsprodukt der combiloop-Familie passt perfekt in den ungenutzten Raum zwischen Stangenlader und Werkzeugmaschine. Formschön und hochfunktional ist sie mit Hochdruck bis 70 bar und hochleistungsfähigen Filtern in Bezug auf Reinheit und Standzeit die optimale Lösung für die temporäre Druckerhöhung. combiloop CL1 G wurde für den flexiblen, effizienzsteigernden Einsatz an verschiedenen Werkzeugmaschinen konzipiert.

Bereits mehrfach weltweit im Einsatz an Werkzeugmaschinen folgender Hersteller:
Benzinger, Biglia, Brother, Bumotec (Starrag), Chiron, Citizen, DMGMORI, Fanuc, Hermle, Index, Kitamura, Manurhin, Mazak, Nakamura, Okuma, Pfiffner, Schütte, Star, Tornos, Traub, Tsugami, Willemin-Macodel, u. v. m.

Technische Daten

Merkmal	Ausführung
Ausstattung	Ca. 500 x 400 x 680 mm (L x B x H) < 70 bar, Hochdruckpumpe als Konstantpumpe (robuste Zahnradpumpe) Leistungsversorgung: 3∼/PE 400 V / 50 Hz
Förderleistung	9 / 16 / 20 / 24 l/min
Druck	Stufenlos bis 70 bar
Filter	Wechselfilter, Drahtgeflecht auswaschbar Elektrische Verschmutzungsanzeige
Filterfeinheit	25 μm, 40 μm, 60 μm
Betrieb	Schneidöl Wasseremulsion (min. 8 % Ölanteil)
Nutzanschlüsse	Bis zu 4 schaltbare Abgänge
Elektrische Schnittstellen	Einkanalige und zweikanalige Überwachung für alle gängigen Werkzeugmaschinen
Optionen	Mechanisch druckgeregelte Hochdruckabgänge (XDR)
Maschinenverschmutzungsgrad mehr	Unsere Empfehlung für: Geringer Verschmutzungsgrad (z.B. Automatenstahl, grobe Späne, wenig Feinspäne)

Vorteile und Highlights

Cleverer Baukasten mit höchsten Standards

Stufenlos bis 70 bar (robuste Zahnradpumpe mit Gussgehäuse und Geräuschdämpfung sowie gute Pumpeneffizienzklasse)
Frühzeitiger Spanbruch, Spindelspülung, ermöglicht Tieflochbohren
Bedient alle gängigen Kühlschmierstoffe
Bis zu 10-fache Werkzeugstandzeiten

Ingeniöses, durchdacht-gutes Design

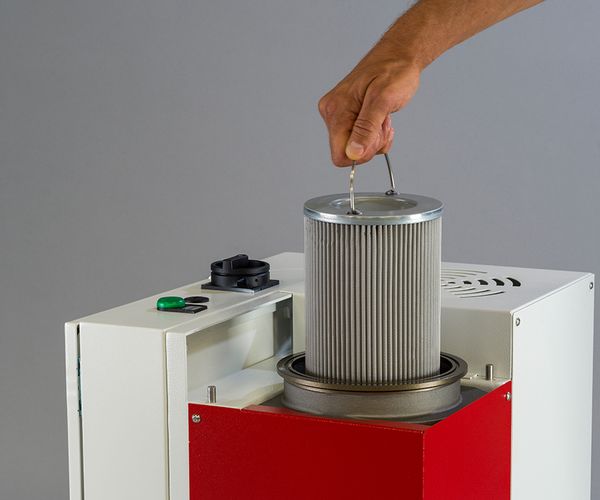

Schneller Filterwechsel von oben, ohne Verunreinigung des Reinbereichs
Elektrische Verschmutzungsanzeige
Leichte, abnehmbare Revisionsblenden: engste Aufstellung z.B. unter dem Spindelstock der Werkzeugmaschine
Zugänglichkeit: hohe Bedien- und Service-Ergonomie
Sicherheit, Professionalität, Langlebigkeit

Geniales Filterkonzept

Hohe Standzeiten, deutliche Betriebskostensenkung
Erhöhte Standzeiten durch dynamisches Feinfilterkonzept (bis 25 μm)
Drahtgeflecht: kein Polymer, mehrfach verwendbar, kosteneffizient, recycelbar

FUNKTION

Baugruppenzeichnung der Hochdruckanlage combiloop CL1 G von Müller Hydraulik

Funktion und Beschreibung der Hochdruckanlage combiloop CL1 G

Die Hochdruckanlage combiloop CL1 G saugt das verschmutzte Medium aus dem Maschinentank der Werkzeugmaschine mit ihrer eigenen Hochdruckpumpe durch den integrierten Feinfilter an und versorgt die Werkzeuge der Maschine über die schaltbaren Hochdruckabgänge mit gereinigtem Kühlschmierstoff. Beim Ansaugprozess sollte der Ansaugstutzen im am wenigsten verschmutzten Bereich des Maschinentanks platziert werden. Bis zu 4 schaltbare Hochdruckabgänge können über M-Funktionen im Maschinenprogramm aktiviert werden. Der Betriebsdruck kann manuell an der Hochdruckanlage eingestellt werden. Ist der Filter verschmutzt, wird ein Alarm ausgelöst. Zur Filterreinigung muss die Maschine angehalten werden, um das Filterelement auszutauschen oder zu reinigen. Über einen druckgeminderten Hochdruckabgang ist auch eine effektive Spindelspülung über die Hochdruckanlage möglich.
