Hochdruckanlage combiloop CL3E

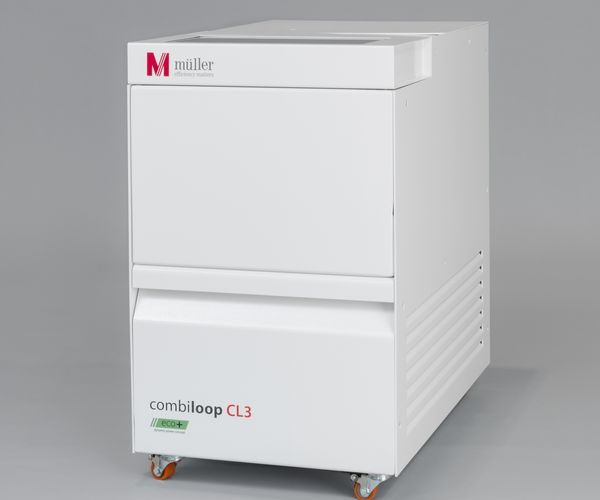

Teilbare Hochdruckanlage combiloop CL3 E von Müller Hydraulik

// Anfrage

DIE MOBILE HOCHDRUCKEINHEIT NEU GEDACHT!

Mit der ersten teilbaren Hochdruckeinheit der Welt machen wir die Zerspanung nachhaltig noch zukunftsfähiger. Kompaktheit und Aufstelloptionen ermöglichen eine perfekte Raumausnutzung. Bewährte Hochleistungstechnologien im Baukasten-System, wie Automatikfilter und eco+ Regelpumpentechnologie, sorgen mit Drücken bis zu 300 bar für optimierte Betriebskosten und gesteigerte Output-Qualität.

Bereits mehrfach weltweit im Einsatz an Werkzeugmaschinen folgender Hersteller:
Benzinger, Biglia, Brother, Bumotec (Starrag), Chiron, Citizen, DMGMORI, Fanuc, Hermle, Index, Kitamura, Manurhin, Mazak, Nakamura, Okuma, Pfiffner, Schütte, Star, Tornos, Traub, Tsugami, Willemin-Macodel, u. v. m.

Technische Daten

Merkmal	Ausführung
Ausstattung	Größe ca. 1.195 x 780 x 750 mm (L x B x H), Gewicht ca 320 kg < 300 bar, eco+ druckgeregelte Kolbenpumpe, 130-l-Reintank, Elektrosteuerung Leistungsversorgung 3∼/PE 400 V/50 Hz
Förderleistung	9–27 l/min
Druck	80 bar bis 110 bar max. bei 27 l/min 130 bar bis 150 bar max. bei 20 l/min 210 bar max. bei 12 l/min 300 bar max. bei 9 l/min
Filter / Filterfeinheit	Wechselfilter (Glasfaser, 25 μm) Doppelumschaltfilter (Glasfaser, 25 μm) Automatikfilter (30 μm), Nebenstromfilter, Abschlammung in Siebkorb (150 μm) Elektronische Verschmutzungsanzeige
Betrieb	Schneidöl Wasseremulsion (min. 8 % Ölanteil)
Nutzanschlüsse	bis zu 10 schaltbare Abgänge
Features	Durchflusssensor als Standard Vorwarnung für Filterwechsel Kühlung: Voll- und Nebenstrom Klare, moderne Funktionsvisualisierung via LED-Farbleitsystem
Elektrische Schnittstelle	Zweikanalige Überwachung gemäß der Maschinensicherheitsrichtlinien für alle gängigen Werkzeugmaschinen mit eigener Steuerungsintelligenz
Optionen	Frequenzumrichter (FQZ) Mechanisch druckgeregelte Hochdruckabgänge (XDR) Drucksteuerung über das Maschinenprogramm (DST) Hochdruckpumpe auf Wunsch auch als Schraubenspindelpumpe lieferbar Nachfiltration auf bis zu 6µm einzelner Werkzeuge
Maschinenverschmutzungsgrad mehr	Unsere Empfehlung für: Geringer Verschmutzungsgrad (z.B. Automatenstahl, grobe Späne, wenig Feinspäne) Mittlerer Verschmutzungsgrad (z.B. Automatenstahl, Edelstahl, gemischtes Fein- / Grobspan Verhältnis) Hoher Verschmutzungsgrad (z.B. Aluminium, Messing, Guss, Titan, hauptsächlich feine Späne durch Schlicht- und Fräsbearbeitung)

Vorteile und Highlights

Passt unter nahezu alle Stangenlader
Individualisierbarer Baukasten
Sichere Investition: flexibler Einsatz auch in Zukunft
Platzsparende Kompaktheit und Flexibilität bis max. 300 bar
eco+ Regelpumpentechnologie mit Förderleistung bis 27 l/min: Energieeffizienz und geringerer Wärmeeintrag
Gut zugängliche Technik, einfacher und ergonomischer Filterwechsel
Vorwarnung für Filterwechsel bei Wechselfilteranlagen
Durchflusswächter als Standard + optional: einstellbarer Durchflusswächter (max. 2 Abgänge)
Plattenwärmetauscher (Kühlung) integriert: Voll- und Nebenstromkühlung
Abschlammkasten-Überwachung
Schnelle Amortisation

FUNKTION

Baugruppenzeichnung der Hochdruckanlage combiloop CL3 E von Müller Hydraulik

Funktion und Beschreibung der Hochdruckanlage combiloop CL3 E

Die combiloop CL3 E ist für besonders enge Einbausituationen unter dem Stangenlader geeignet. Ebenso kann sie wie ein klassisches Beistellaggregat neben dem Lader oder der Drehmaschine positioniert werden.

Durch die Teilung der combiloop in zwei Teile entsteht unfassbare Flexibilität. Die Anlage kann zusammen oder aber auch in getrennter Form aufgestellt und betrieben werden. Sie passt nahezu unter alle Stangenlader, wobei die Außengrenzen des Laders auch bei getrennter Platzierung in der Regel nicht überbaut.

Die Hochdruckerzeugung erfolgt über eine druckgeregelte Pumpe, welche dem Verbraucher genau den Volumenstrom, der beim eingestellten Druck benötigt wird, zur Verfügung stellt. Damit ist eine effiziente Energieausnutzung möglich und es wird zusätzliche Wärmeentwicklung vermieden (eco+).

Der Arbeitsdruck ist stufenlos einstellbar. Über einen direkten oder mehrere schaltbare Abgänge gelangt der Kühlschmierstoff zu den Verbrauchern. Als Standard ist ein Durchflusswächter installiert, dieser überwacht kontinuierlich den Fluss des Kühlschmierstoffes und kann bei Unterschreitung einer Mindestmenge einen Alarm auslösen.

Die moderne, klar erkennbare Funktionsvisualisierung erfolgt über eine LED-Leuchtleiste. Es stehen unterschiedliche Filtrationskonzepte zur Verfügung – von Wechsel- über Doppelschalt- bis hin zum Automatikfilter. In seinen Nebenzeiten reinigt der Automatikfilter auch den Maschinentank. Die Abreinigung des Filters erfolgt in den integrierten Abschlammkasten für Filterschlamm.

Über die Option vordefinierte Druckstufen können über das Maschinenprogramm spezifische, dem Zerspanungsprozess angepasste Drücke abgerufen werden. Mit dem optional aufgebauten Plattenwärmetauscher kann der Kühlschmierstoff im Rahmen der technischen Möglichkeiten und vorherrschenden Umgebungstemperaturbedingungen heruntergekühlt und die Temperatur des Kühlschmierstoffs stabil gehalten werden. Das Medium wird kontinuierlich gekühlt (Voll-und Nebenstrom). Hierzu ist ein werksseitig vorhandener Kühlwasseranschluss notwendig.
